脱水直线振动筛

脱水直线振动筛介绍

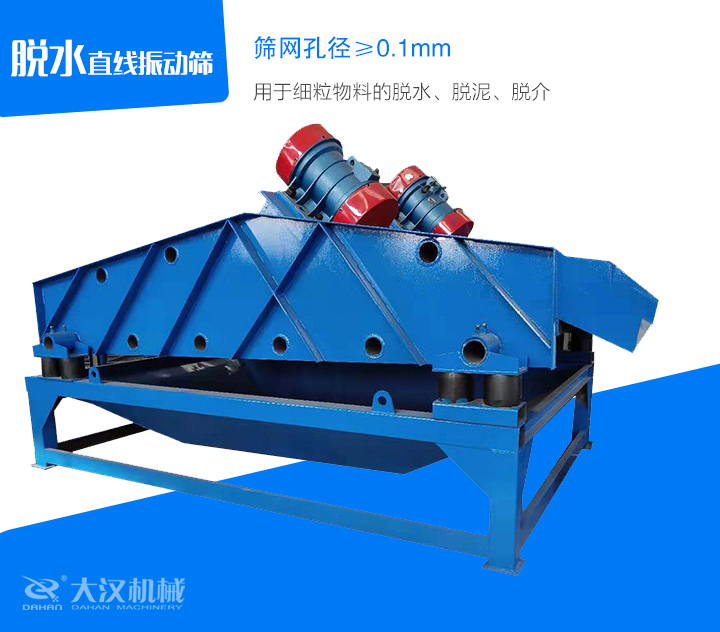

脱水直线振动筛简称直线脱水筛,主要通过激振力改变了矿浆表面的水张力，浆水通过筛网成为筛下物，微细物料被筛网阻隔形成滤层，受振动力影响向前运动排出，主要用于细粒物料的脱水、脱泥、脱介。

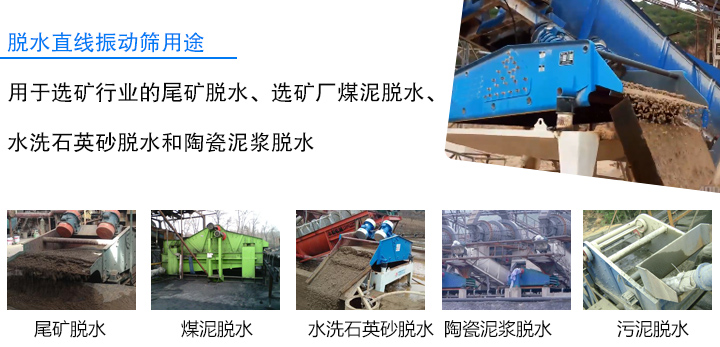

脱水直线振动筛用途

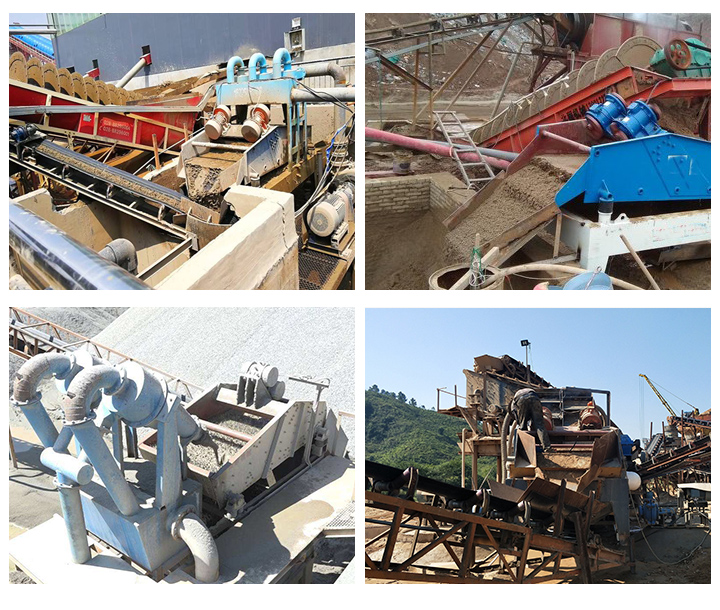

脱水直线振动筛主要用于选矿行业的尾矿脱水、选矿厂煤泥脱水、水洗石英砂脱水和陶瓷泥浆脱水，以及电力、制糖、制盐等工业部门对中细颗粒物料进行干湿式分级、脱水、脱介、脱泥等。

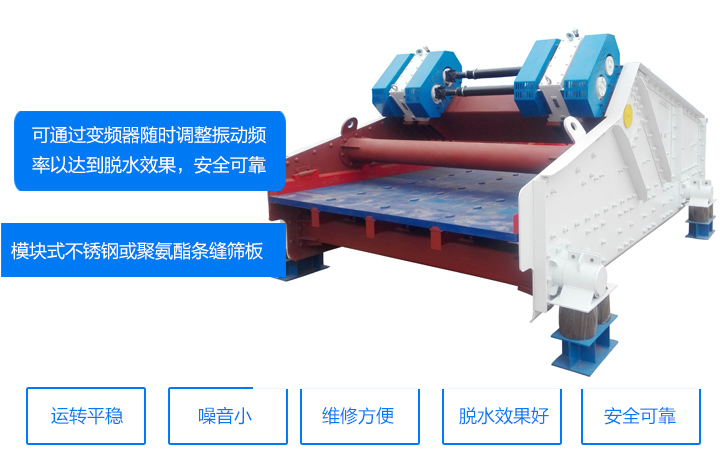

脱水直线振动筛特点

1、筛面采用模块式不锈钢或聚氨酯条缝筛板，筛网孔径≥0.1mm。

2、激振器采用座式激振器或侧振法兰式激振器，激振器的润滑采用脂润滑或稀油润滑。

3、可通过变频器随时调整振动频率以达到脱水效果，安全可靠。

4、筛框整体强度，刚度高，使用寿命长，运转平稳，噪音小，维修方便。

5、整机结构合理，加工精度高，坚固耐用，脱水效果好，使用效率高，安全可靠。

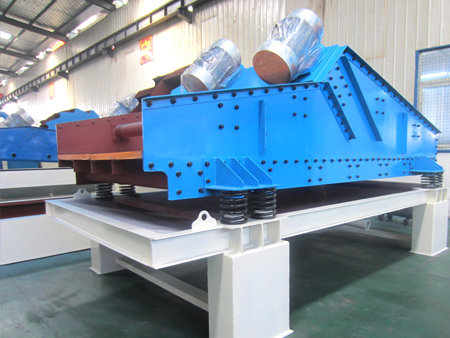

脱水直线振动筛结构

脱水直线振动筛结构主要包括：筛箱、筛板、激振器、弹性支撑装置、挠性联轴器等。

筛箱：有筛框、筛板组成，筛框是由高强度螺栓联接的空间金属结构件，主要由侧板、内外加强板、横梁、加强量、支承端梁组成。筛板分为不锈钢焊接筛板或聚氨酯筛板，脱水、脱介、脱泥时选用条缝筛板。

激振器：对称布置在筛箱两侧板上的块偏心结构，对称偏心块采用挠性连接轴或万向传动轴联接，外设中间保护罩，电机经挠性联轴器直接驱动激振器组。通过调整配重板块数或主、副偏心块相互的夹角，实现振幅的调整。

弹性支承装置：采用橡胶弹簧装置固定，缓冲振动。

挠性联轴器：采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机起车和停车时过共振对筛机造成的损坏。

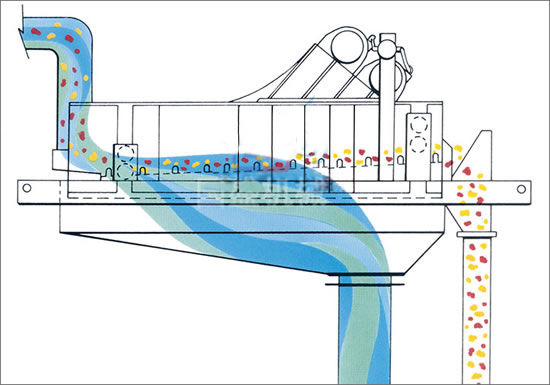

脱水直线振动筛工作原理

脱水直线振动筛采用了双电机自同步技术，通用型偏心块、可调振幅振动器。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动，从而完成整个筛分过程。

脱水直线振动筛技术参数

型号	筛面			给料粒度mm	生产能力t/h	振动频率	双振幅	电机功率KW	外形尺寸(长宽高)mm	参考重量kg
	面积	筛网尺寸mm	筛网结构
ZSM1542	6	0.25-13	条缝	≤300	75-100	800	9-10	11	4500*2690*1710	4016
ZSM1556	8	13-50	冲或条	≤300	30-60	800	10	15	5850*2675*1703	4642
2ZSM1556	8	上13-50；下0.25-13	上冲下条	≤300	30-60	800	11	15	5850*2575*2023	5649
ZSM1556B	8	13-50	冲或条	≤300	30-60	800	11	7.5*2	5850*2854*1707	4769
2ZSM1556B	8	上13-50；下0.25-13	上冲下条	≤300	30-60	800	11	7.5*2	5850*2854*2023	5790
ZSM1756A	9.5	13-50	冲或条	≤300	50-80	800	10	15	5850*2925*1703	5098
2ZSM1756A	9.5	上13-50；下0.25-13	上冲下条	≤300	50-80	800	10	15	2550*2770*2015	6105
ZSM1756B	9.5	13-50	冲或条	≤300	50-80	800	10	7.5*2	5850*3104*1703	5226
2ZSM1756B	9.5	上13-50；下0.25-13	上冲下条	≤300	50-80	800	10	7.5*2	5850*3104*2020	6246
ZSM1856	10	13-50	冲或条	≤300	50-80	800	11	11	5600*2778*1557	4580
ZSM2065	13	13-50	冲或条	≤300	70-100	800	11	18.5	6750*3208*1885	6577
2ZSM2065	13	上13-50；下0.25-13	上冲下条	≤300	70-100	800	11	18.5	6750*3140*2180	7946
ZSM2065B	13	13-50	冲或条	≤300	70-100	800	9	11*2	6750*3428*1880	6701
2ZSM2065B	13	上13-50；下0.25-13	上冲下条	≤300	70-100	800	11	11*2	6750*3428*3185	8068
