滚筒式筛分机

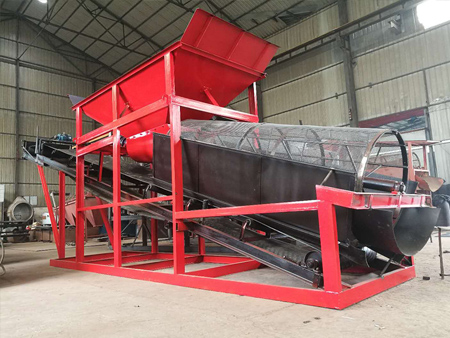

滚筒式筛分机介绍

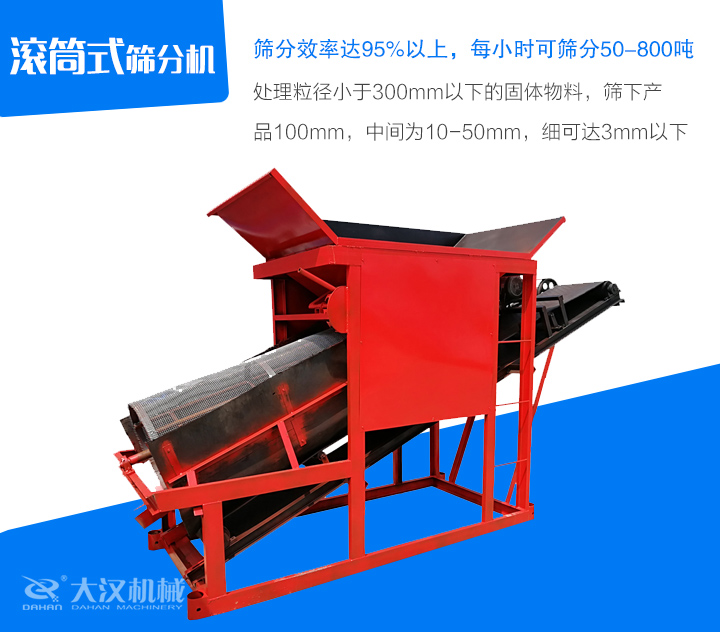

滚筒式筛分机又叫滚筒筛、滚筒筛沙机、滚筒筛分机，主要用于成品与返料的分离，也可实现成品的分级，使成品均匀分类。可应用于石料厂、焦化厂、矿山、冶金、建材、电厂等行业处理粒径小于300mm以下的固体物料，筛下产品100mm，中间为10-50mm，细可达3mm以下。

滚筒式筛分机分类

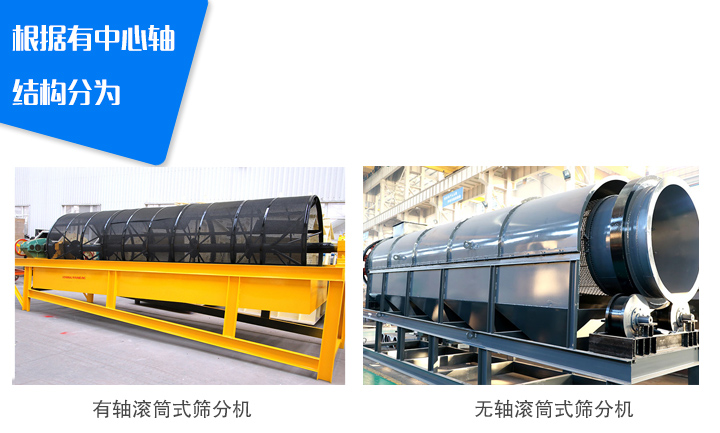

1、根据有中心轴结构分为：

①有轴滚筒式筛分机：可筛分颗粒状，粉体，板结块状的物料

②无轴滚筒式筛分机：采用无轴设计，可以对易缠绕，体积较大，有大的冲击量的物料的筛分与筛选。

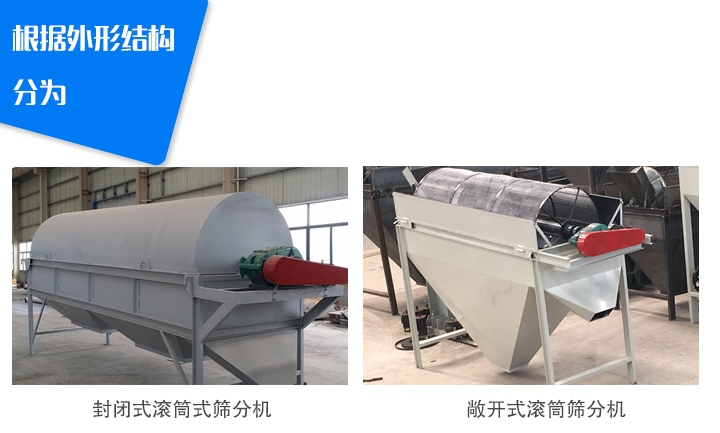

2、根据外形结构分为

①封闭式滚筒式筛分机：可以保护周围环境的干净，同时也可以保护筛分的物料不受外界环境的影响。

②敞开式滚筒筛分机：又叫笼式滚筒筛，敞开式结构，适合对环境无要求的行业使用。

滚筒式筛分机特点

1、采用滚筒输送原理，筛分效率达95%以上，每小时可筛分50-800吨。

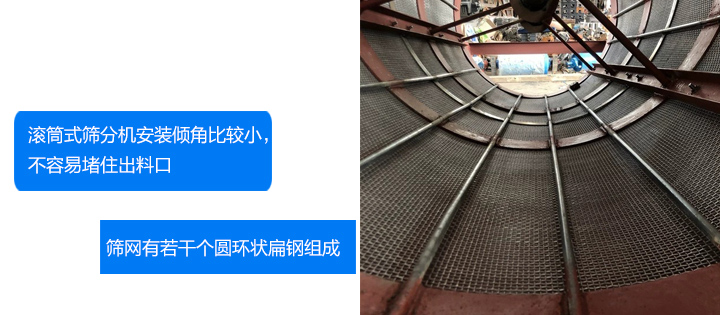

2、滚筒式筛分机安装倾角比较小，不容易堵住出料口。

3、设备内设有板式清筛机构，在筛分过程中，无论进入内部的物料多粘、多湿、多杂，都可筛分，不会堵塞，从而提高了设备的筛分效率。

4、整个筛分机均设计在密封防尘罩内，消除了筛分过程中的粉尘飞扬现象，改善了工作环境。

5、筛网有若干个圆环状扁钢组成，规格为16mm*12mm，其截面价远远大于其他分离设备筛网的筛条截面积，使用寿命得以延长。

滚筒式筛分机工作原理

滚筒式筛分机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成，滚筒装置倾斜布置，电动机经减速机,与滚筒机构连接在一起，驱动滚筒机构绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾角与转动，使合格物料（筛下产品）经滚筒外圆的筛网排出，不合格物料（筛上产品）经滚筒末端排出。

滚筒式筛分机技术参数

型 号	出力 (t/h)	功率 (kw)	筛筒直径 (mm)	筛筒长度 (mm)	入料粒度 (mm)	筛下粒度 ((mm)	外型尺寸 (长×宽×高mm)
GTS1015	50	3.0	1000	1500	≤300	0～100	2600×1400×1700
GTS1020	100	4.0	1000	2000			3390×1400×2140
GTS1225	160	5.5	1200	2500			4146×1600×2680
GTS1530	250	7.5	1500	3000			4460×1900×2820
GTS1545	350	11	1500	4500	≤400		5960×1900×3080
GTS1848	450	15	1800	4800			6500×2350×4000
GTS2055	600	22	2000	5500			7500×2550×4800
GTS2265	800	30	2200	6500			8500×2750×5000
